根據公開資料，Navitas Semiconductor 的重點如下：

② 產品與服務：GaN Power IC + System Solutions

應用場景：

• 📡 AI 伺服器 → 高密度電源模組 (PSU / VRM)


• ⚡ EV 快充樁、OBC → 提升充電速度 + 減少體積


• ☀️ 光伏逆變器 / 儲能系統 → 減少能量損耗


• 🏢 消費電子快充 → 高效率 65 W–300 W 模組

③ 為什麼重要

1️⃣ 能效革命的基石
AI 與 EV 的瓶頸不是晶片算力，而是供電效率。
NVTS 讓 1 度電能更聰明地被使用，
在能源約束時代，這是最實際的「性能提升」。

2️⃣ 高頻 = 去磁體化
高開關頻率（> 2 MHz）可縮小磁性元件體積，
→ 減少銅、鐵、稀土磁材用量。

3️⃣ 全 GaN 整合度全球第一
傳統競爭者仍以 Si Driver + GaN FET 分立封裝為主，
NVTS 率先整合成 IC 級產品，
→ 體積 ↓ 30%、效率 ↑ 20%、成本逐步下滑。

④ 舉例說明重要性

📍 AI 資料中心案例：H100 伺服器每台功耗 2–3kW，採用 NVTS PSU 可由 94% 提升至 98% 效率，等效每年節省 10GWh。
📍 EV 快充案例：350kW 快充樁應用 GaN 模組後，體積縮小 40%、轉換損耗減半、稀土磁體需求下降 30–50%。
📍 光伏逆變案例：SolarEdge 與 Enphase 導入 GaN IC，逆變效率提升至 99%，並降低磁芯重量。

⑤ 風險因素與競爭者

主要風險包括：
- 良率與製造成本仍高，需依賴台灣及美國代工。
- 客戶集中度高（Anker、NVIDIA 合計超過 40% 收入）。
- 同業競爭加劇：Infineon、ST、onsemi、Transphorm 均佈局 GaN 技術。
- 高壓區域（>1200V）仍由 SiC 主導。

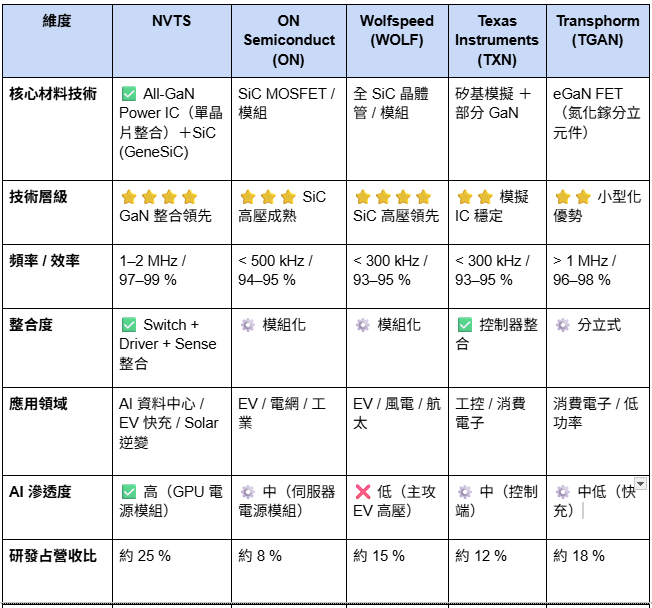

競爭對比：

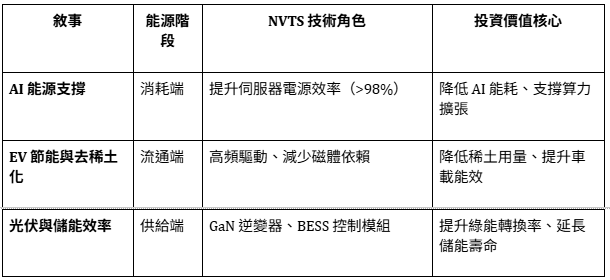

⑥ 敘事核心：AI × EV × 光伏 三重能效鏈

AI 能源支撐敘事：AI 伺服器電源效率提升至 98%，支撐算力擴張。
EV 節能與去稀土敘事：高頻控制降低磁場依賴，稀土用量下降 30–50%。
光伏與儲能效率敘事：GaN 逆變器提升轉換率至 99%，延長電池壽命。

三者構成「AI 能耗 → EV 節能 → 光伏能轉」的閉環結構。
NVTS 成為能量流動的共同語言：讓電更快、更冷、更遠。

⑦ 技術護城河（Technological Moat）

1️⃣ 全整合式 GaN Power IC 架構：全球唯一 All-GaN IC，Switch、Driver、Sense 三合一，轉換延遲 10–20ns，競爭者無法複製。
2️⃣ 專利與製程壁壘：擁有 250+ 專利，採 E-mode GaN 製程，可用標準 Si 線生產，降低成本且具擴產彈性。
3️⃣ 品牌與認證護城河：GaNFast® 已成消費與工業標準，通過 UL / AEC-Q101 認證，進入 AI、EV、Solar 三市場。
4️⃣ 軟硬融合平台：GaNSense™ 智慧電源架構可即時偵測電流、溫度與負載，形成軟體算法壁壘。




NVTS 的真正優勢在於「整合」——讓功率半導體從零件進化為電能系統。
